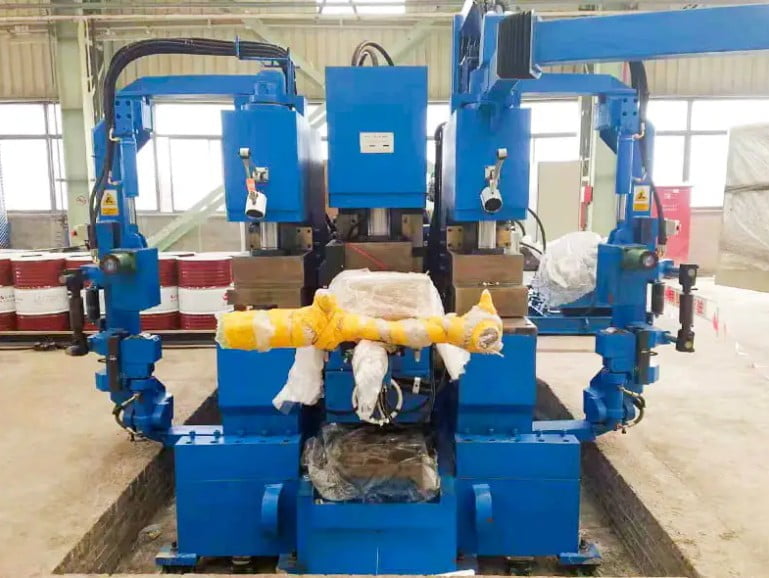

Qu'est-ce qu'une cintreuse à froid ?

Dans l'industrie moderne de la construction navale et de la transformation des métaux, les machines de cintrage à froid, en tant qu'équipement de formage de noyaux, remplacent progressivement les méthodes traditionnelles de formage à chaud, devenant ainsi cruciales pour améliorer la qualité et l'efficacité de la construction navale.

1. Définition de base et applications des machines à cintrer à froid

A machine à cintrer à froid est un appareil de haute précision qui utilise la technologie de formage à froid pour transformer des tôles métalliques (telles que des plaques d'acier marines) en diverses surfaces géométriques complexes à température ambiante.

Il s'agit du principal équipement de formage des surfaces courbes des coques de navires, capable de manipuler des tôles d'acier marines d'une épaisseur comprise entre 6 et 50 millimètres. Qu'il s'agisse d'un petit yacht délicat ou d'un magnifique pétrolier géant, la machine de pliage à froid peut plier avec précision ses épaisses plaques d'acier dans la courbure requise, répondant ainsi à divers scénarios d'application.

2. Principe de fonctionnement des machines à cintrer à froid : de l'élasticité à la plasticité

La logique de fonctionnement fondamentale des machines de pliage à froid réside dans le contrôle précis des propriétés physiques des matériaux métalliques. Ses caractéristiques structurelles typiques sont les suivantes :

Disposition des rouleaux :

Généralement, une disposition symétrique de trois ou quatre rouleaux est utilisée.

Processus de formage :

L'équipement applique une pression progressive sur la plaque d'acier à travers les rouleaux. Au stade initial du traitement, le métal subit d'abord une déformation élastique ; à mesure que la pression augmente, le métal entre dans un état de déformation plastique, modifiant ainsi définitivement sa forme.

Liaison multi-axes :

Pour les feuilles hyperboloïdes complexes (surfaces courbes tridimensionnelles), avancé machine à cintrer à froid Les s peuvent réaliser un contrôle de liaison multi-axes, garantissant que la courbure de flexion dans chaque dimension est parfaitement alignée.

3. Contrôle intelligent et surveillance de précision

Les machines modernes de pliage à froid ne sont plus de simples presses mécaniques, mais des instruments de précision intégrant la technologie de commande numérique CNC :

Servomoteur et contrôle PLC :

L'équipement est entraîné par des servomoteurs hautes performances, et la pression et la vitesse d'alimentation de chaque rouleau sont ajustées avec précision via un système PLC (Programmable Logic Controller).

Commentaires en temps réel et compensation élastique :

Le métal produira une certaine quantité de « retour élastique » après pliage. Le système de feedback en temps réel d'un machine à cintrer à froid surveille la déformation de la tôle, calcule et compense automatiquement le retour élastique, garantissant ainsi que les dimensions finales correspondent parfaitement au modèle de conception.

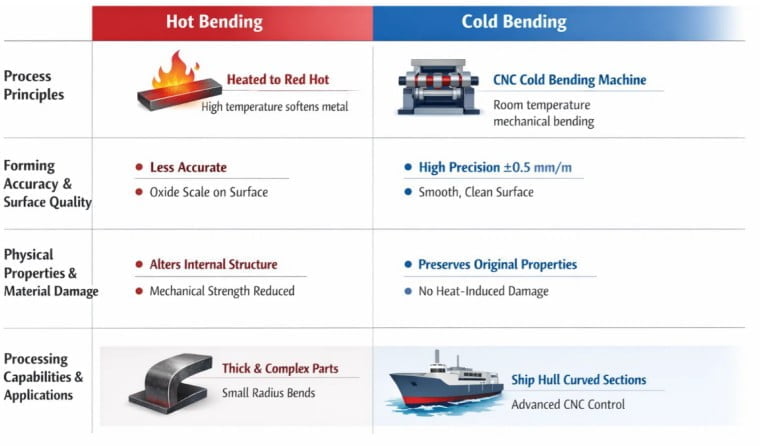

Quelle est la différence entre le cintrage à chaud et le cintrage à froid ?

Dans la transformation des métaux et la construction navale, le pliage de tôles d'acier rigides pour leur donner des formes idéales est une technologie de base. Le cintrage à chaud et le cintrage à froid sont deux procédés bien différents.

1. Différence dans les principes de processus

Cintrage à chaud :

Utilise un chauffage à haute température (généralement jusqu'à un état chauffé au rouge) pour ramollir le métal, réduisant ainsi sa limite d'élasticité, obtenant ainsi une déformation plastique sous des forces externes relativement faibles.

Pliage à froid :

À température ambiante, utilise un équipement tel qu’une machine à cintrer à froid pour forcer la déformation par pression mécanique. En prenant comme exemple une machine de pliage à froid CNC avancée, elle applique une pression progressive sur la tôle d'acier à l'aide de trois ou quatre rouleaux disposés symétriquement, la faisant passer de la déformation élastique à la déformation plastique.

2. Précision de formage et qualité de surface

Dans les secteurs ayant des exigences de précision extrêmement élevées (comme l'aérospatiale et la construction navale de précision), les machines de pliage à froid présentent des avantages technologiques significatifs :

Précision linéaire :

En raison de l'incertitude de la dilatation et de la contraction thermiques lors du pliage à chaud, une déformation par retrait se produit souvent après refroidissement. En revanche, la précision linéaire du pliage à froid peut être multipliée par trois. La précision de formage des machines de pliage à froid CNC modernes peut atteindre ±0,5 mm/m.

Qualité des surfaces :

Le travail à chaud produit facilement du tartre d'oxyde ou des dommages causés par le feu sur la surface métallique. Le pliage à froid permet d'obtenir une qualité de surface de plaque d'acier de qualité Sa2,5, créant ainsi des conditions de surface idéales pour un soudage automatique ultérieur.

3. Propriétés physiques et dommages matériels

C’est l’une des différences les plus fondamentales entre les deux. Les machines de pliage à froid garantissent que les propriétés des matériaux ne sont pas affectées par la chaleur pendant le traitement.

Pliage à chaud :

Des températures élevées peuvent altérer la structure interne de l’acier et même provoquer la défaillance de certains éléments d’alliage, affectant ainsi la résistance mécanique de la tôle d’acier.

Pliage à froid :

Fonctionnant à température ambiante, il préserve totalement les propriétés mécaniques initiales des matières premières telles que les tôles d'acier marines. Grâce à un système de retour d'information en temps réel, la machine à cintrer à froid peut automatiquement compenser le retour élastique du métal, garantissant ainsi que les dimensions finales correspondent précisément aux dessins de conception.

4. Capacités de traitement et scénarios d'application

Si la machine à cintrer à froid excelle en termes de précision, toutes deux ont leurs domaines d’application spécifiques :

Pliage à chaud :

Généralement utilisé pour les pièces spéciales présentant des épaisseurs extrêmement importantes, des rayons très petits ou des formes extrêmement complexes, car les températures élevées réduisent considérablement la résistance à la déformation.

Pliage à froid :

Actuellement, le pilier de la formation de la surface de la coque des navires. Il peut traiter des tôles d'acier marin d'épaisseurs allant de 6 à 50 mm. Pour les plaques hyperboloïdales spéciales, les machines de pliage à froid hautes performances peuvent réaliser un contrôle de liaison multi-axes, relevant facilement les défis des surfaces courbes tridimensionnelles.

Quels sont les trois types de pliage ?

Dans les domaines de la transformation des métaux, de la construction navale et de la fabrication d’appareils sous pression, le pliage est le moyen le plus fondamental et le plus crucial pour modifier la forme des matériaux. En fonction des différences de température de traitement, de caractéristiques mécaniques et de fonctionnement des équipements, l'industrie classe généralement le pliage en trois types principaux.

1. Cintrage à froid (formage à température ambiante)

Le pliage à froid fait référence à un processus de pliage effectué en dessous de la température de recristallisation du matériau métallique (généralement à température ambiante). Il s’agit actuellement de la technologie la plus utilisée et la plus précise dans l’industrie de la construction navale.

Équipement de base :

Utilise principalement un machine à cintrer à froid . Cet équipement utilise un agencement symétrique de trois ou quatre rouleaux, entraînés par un servomoteur, pour appliquer une pression progressive sur la tôle.

Avantages techniques :

Maintien des propriétés du matériau : Le matériau n'est pas affecté par la chaleur pendant le traitement, préservant ainsi pleinement la résistance mécanique initiale de l'acier.

Haute précision : avec un système CNC (PLC), la précision du formage peut atteindre ±0,5 mm/m, soit trois fois plus élevée que les processus traditionnels.

Qualité de surface : En raison de l’absence de tartre d’oxyde, la qualité de surface peut atteindre le grade Sa2,5, offrant des conditions idéales pour le soudage ultérieur.

2. Cintrage à chaud (formage à haute température)

Le cintrage à chaud est le cintrage du métal en le chauffant au-dessus de sa température de recristallisation (généralement entre 800°C et 1000°C).

Caractéristiques du processus :

À mesure que la température augmente, la limite d'élasticité du métal diminue considérablement, tandis que sa plasticité augmente. Cela lui permet de manipuler des plaques d'acier ultra-épaisses ou de réaliser des courbures avec des rayons de courbure extrêmement faibles.

Limites :

Zone affectée par la chaleur : des températures élevées peuvent altérer la structure métallographique interne du métal, entraînant des fluctuations de performances.

Difficulté de contrôle de précision : La déformation par retrait pendant le refroidissement est difficile à prévoir avec précision.

Impact environnemental : Consommation d'énergie élevée et formation de tartre d'oxyde, nécessitant des processus de broyage ultérieurs approfondis.

3. Pliage du plastique et formage complexe (pliage de liaison multi-axes)

Ce type fait principalement référence à des méthodes de formage spéciales pour des feuilles hyperboloïdales ou des surfaces tridimensionnelles complexes. Il s’agit souvent d’une version avancée du cintrage à froid.

Caractéristiques du processus :

L'équipement utilise un contrôle de liaison multi-axes pour faire plier la tôle non seulement longitudinalement mais également latéralement ou dans d'autres dimensions.

Surveillance en temps réel :

Ce processus s'appuie sur un système de feedback en temps réel. En raison du rebond élastique du métal, le système doit surveiller la déformation en temps réel et compenser automatiquement pour garantir que les dimensions finales correspondent parfaitement au modèle de conception.

Scénarios d'application :

Largement utilisé dans le traitement des coques de navires de haute précision, des réservoirs de stockage sphériques et des murs extérieurs profilés des bâtiments modernes.

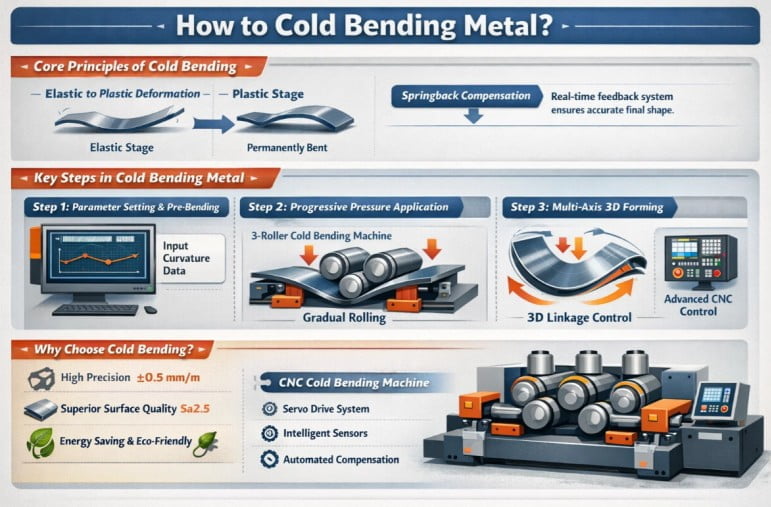

Comment plier du métal à froid ?

Dans la fabrication industrielle moderne, le cintrage à froid du métal est devenu une technologie essentielle pour réaliser un formage de haute précision. Contrairement au travail à chaud traditionnel, le pliage à froid permet de façonner des plaques d'acier résistantes en formes géométriques complexes sans altérer leurs propriétés physiques.

1. Principes fondamentaux du pliage à froid

Le cœur du pliage à froid du métal réside dans l’utilisation de la force mécanique pour pousser le matériau au-delà de sa limite d’élasticité. Ce processus est généralement réalisé à température ambiante, en appliquant une pression sur la tôle (telle que des tôles d'acier marin d'une épaisseur de 6 à 50 mm) à l'aide des rouleaux d'une cintreuse à froid.

De l’élastique au plastique :

Le métal subit d’abord une déformation élastique, revenant à sa forme originale une fois la force externe supprimée. À mesure que la pression continue d’augmenter, le métal entre dans un état de déformation plastique, obtenant ainsi une forme courbée permanente.

Compensation du retour élastique :

Après flexion, le métal rebondira dans une certaine mesure en raison de l'existence du module élastique. Les machines de pliage à froid CNC modernes, grâce à un système de retour d'information en temps réel, peuvent surveiller automatiquement la déformation et effectuer une compensation du retour élastique, garantissant ainsi des dimensions finales précises.

2. Étapes clés du pliage à froid du métal

Première étape : paramétrage et pré-cintrage

Saisissez les paramètres de courbure à partir des dessins de conception via le système de contrôle PLC. Pour le traitement des tôles épaisses, le pré-cintrage aux extrémités est crucial pour assurer la continuité de la courbure globale, réduisant ainsi efficacement la formation d’angles morts.

Deuxième étape : application d’une pression progressive

La machine de pliage à froid utilise une disposition symétrique de trois ou quatre rouleaux. Entraînés par un servomoteur, les rouleaux appuient lentement, alimentant la tôle. Cette pression progressive évite les fissures internes du métal, préservant ainsi les propriétés du matériau face aux effets de la chaleur.

Troisième étape : liaison multi-axes et formage 3D

Pour les feuilles hyperboloïdes complexes, l'équipement active un mode de contrôle de liaison multi-axes. En ajustant avec précision la position relative et l'angle d'inclinaison de chaque rouleau, la tôle d'acier est pliée simultanément dans les directions longitudinale et transversale, atteignant une précision de formage de ±0,5 mm/m.

3. Avantages du cintrage à froid : pourquoi choisir le cintrage à froid ?

Par rapport au cintrage à chaud, le cintrage à froid du métal offre des avantages significatifs dans la construction navale, la construction de ponts et la construction de structures en acier :

Performances de haute précision : le pliage à froid peut améliorer la précision de la ligne par trois, ce qui en fait la principale solution pour créer des surfaces de coque de navire de haute qualité.

Qualité de surface supérieure : la surface traitée est exempte de calamine d'oxyde, atteignant un niveau de qualité de Sa2,5, créant des conditions parfaites pour les processus de soudage automatisés ultérieurs.

Économie d'énergie et protection de l'environnement : aucun équipement de chauffage à forte consommation d'énergie n'est requis ; le traitement est propre et efficace.

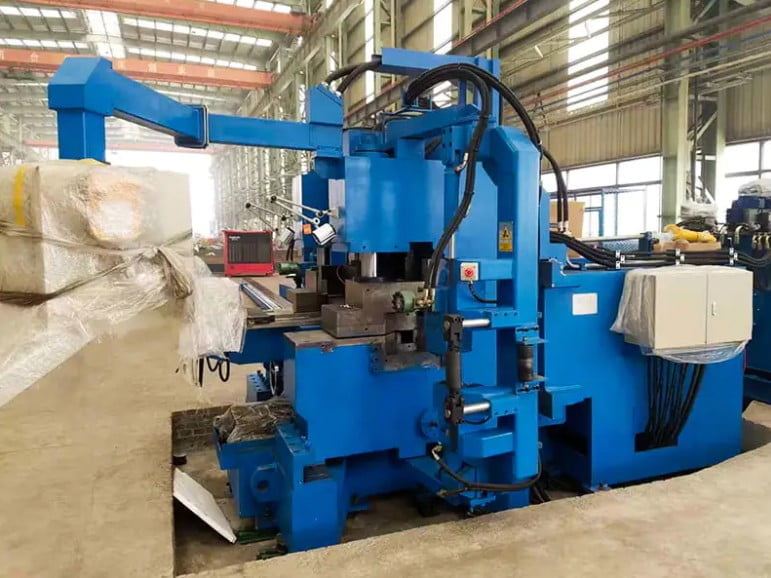

4. Équipement clé : le rôle de la machine à cintrer à froid CNC

L’essentiel pour obtenir un cintrage à froid parfait réside dans les performances de l’équipement. Une CNC de haute qualité machine à cintrer à froid intègre :

Système de servomoteur : fournit un couple fluide et puissant.

Capteurs intelligents : surveille les écarts d’épaisseur des feuilles et les changements de dureté en temps réel.

Logiciel de compensation automatisé : assure la cohérence du traitement, des composants des petits yachts aux feuilles des grands pétroliers.

Le cintrage à froid du métal est un procédé de précision alliant mécanique des matériaux et technologie CNC. En sélectionnant une machine de pliage à froid adaptée et en utilisant des étapes de traitement scientifiques, les entreprises peuvent améliorer considérablement la précision du formage et la qualité de surface de leurs produits tout en garantissant les performances des matériaux.

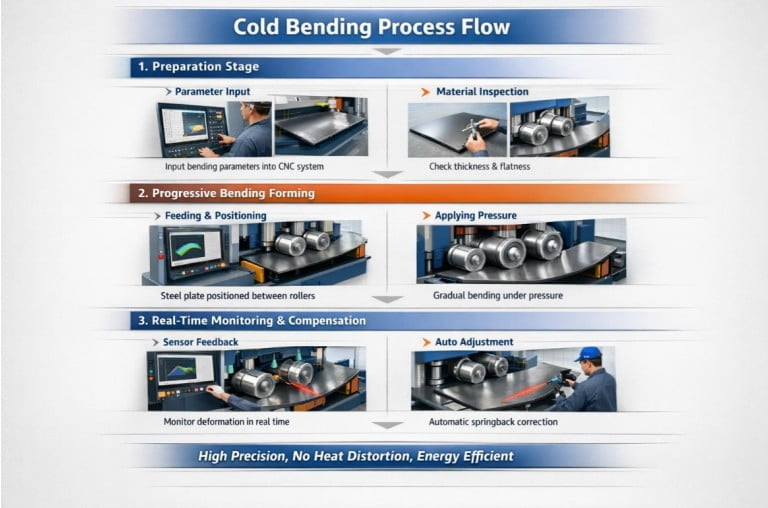

Quel est le déroulement du processus de pliage à froid ?

Dans la fabrication moderne, les machines de pliage à froid sont devenues des équipements essentiels dans la construction navale, la construction de structures en acier et d'autres domaines. Par rapport aux procédés traditionnels, le cintrage à froid, avec sa haute précision et la protection des propriétés des matériaux, est devenu la méthode privilégiée pour le traitement des tôles d'acier marines de 6 à 50 mm d'épaisseur.

1. Étape de préparation : saisie des paramètres et inspection des matériaux

La première étape du pliage à froid commence par la numérisation. Les opérateurs doivent d'abord saisir les paramètres de courbure dans le système de contrôle PLC de la cintreuse à froid CNC conformément aux dessins de conception.

Contrôle des matériaux :

Vérification de l'épaisseur, de la limite d'élasticité et de la planéité initiale de la tôle d'acier.

Simulation de processus :

Le système CNC avancé simule le processus de pliage à l'avance, calculant la déformation élastique du métal et la valeur de retour élastique attendue, jetant ainsi les bases d'un traitement précis.

2. Étape principale : formage par pliage progressif

Il s’agit de l’étape centrale du processus de cintrage à froid, principalement réalisée grâce à l’extrusion physique de la machine de cintrage à froid.

Alimentation et positionnement :

La plaque d'acier est introduite entre les rouleaux de l'équipement. Cet équipement utilise généralement une disposition symétrique de trois ou quatre rouleaux pour assurer une contrainte uniforme.

Appliquer une pression :

Entraînés par un servomoteur, les rouleaux de travail descendent en appliquant une pression progressive sur la plaque d'acier. Le matériau métallique passe progressivement d'un état élastique à un état de déformation plastique.

Contrôle de liaison multi-axes :

Pour les tôles hyperboloïdes complexes, l'équipement utilise une liaison multi-axes pour ajuster avec précision l'angle d'inclinaison du rouleau et la vitesse d'avance, permettant à la plaque d'acier de former la courbure cible dans un espace tridimensionnel.

3. Surveillance en temps réel et compensation automatique :

Pendant le processus de pliage, un système de rétroaction en temps réel surveille la déformation de la tôle tout au long. En raison des caractéristiques naturelles de retour élastique du métal, le système ajuste automatiquement la pression de chaque rouleau en fonction des données du capteur pour la compensation du retour élastique.

Cet ajustement intelligent garantit une précision de formage final de ±0,5 mm/m, garantissant que les dimensions de la pièce correspondent parfaitement à la conception.

4. Traitement de surface et inspection de la qualité

Un avantage majeur du cintrage à froid est que le matériau n’est pas affecté par la chaleur, empêchant ainsi le tartre d’oxyde ou la déformation thermique.

Qualité des surfaces :

Les tôles d'acier traitées par une machine à cintrer à froid atteignent généralement une qualité de surface de qualité Sa2,5.

Vérification de précision :

La courbure est vérifiée à l'aide de gabarits ou de scanners laser pour garantir des conditions idéales pour le soudage automatisé ultérieur.

Avantages significatifs du processus de pliage à froid :

Haute linéarité : par rapport au cintrage à chaud traditionnel, le cintrage à froid peut améliorer de trois fois la précision de la linéarité.

Maintien des propriétés mécaniques : étant donné que la déformation plastique se produit à température ambiante, la structure interne de la plaque d'acier reste stable et sa résistance n'est pas réduite.

Haute efficacité et économie d'énergie : l'élimination du besoin d'équipements à forte consommation d'énergie tels que les fours de chauffage réduit considérablement les coûts de production.

De l'entrée numérique à la formation de liaisons multi-axes et à la compensation précise du retour élastique, le processus de la machine à cintrer à froid incarne l'intelligence et la standardisation du traitement moderne des métaux. Cette technologie améliore non seulement la qualité de fabrication de tout, des petits yachts aux grands pétroliers, mais favorise également la transformation verte de l'industrie lourde.
