Quels sont les composants d’une drague suceuse à désagrégateur ?

Dans les projets modernes de construction portuaire, de dragage de voies navigables et de remise en état des terres, dragues suceuses à désagrégateur , avec leurs capacités intégrées de dragage et de transport, sont devenus un atout national indispensable.

I. Système de dragage : la source d'énergie

La caractéristique la plus importante d’une drague suceuse à désagrégateur est son système de tête de désagrégation à l’avant.

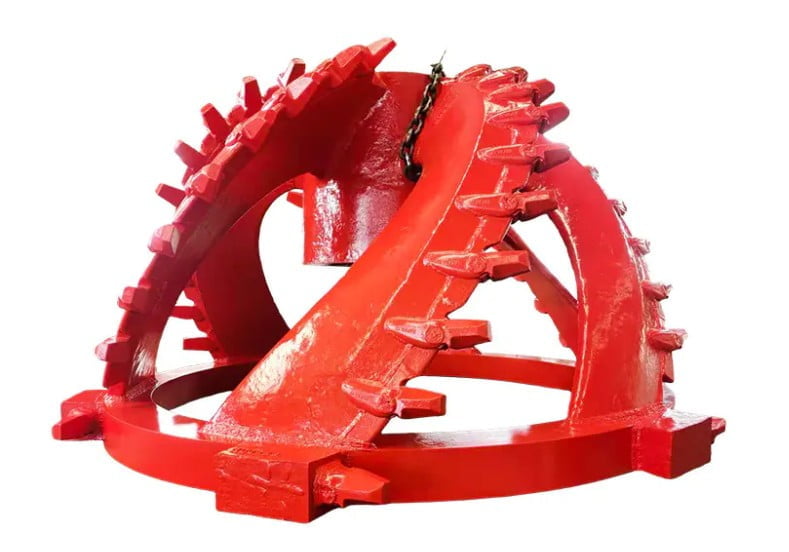

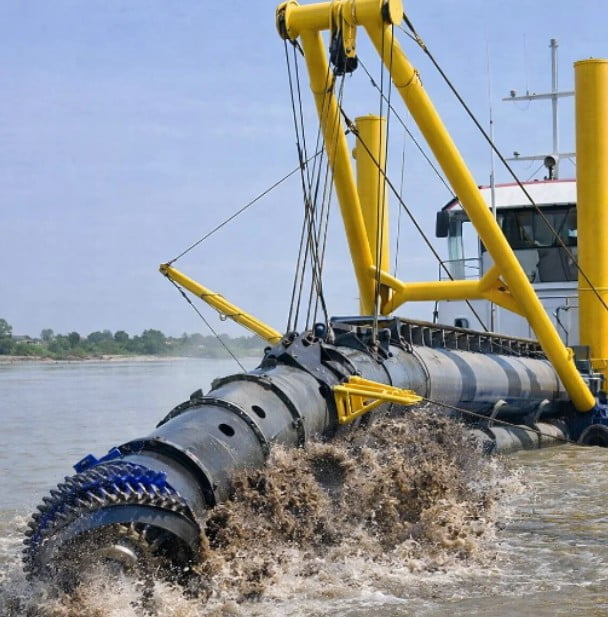

Tête de coupe

Situé à l'extrémité du pont à l'avant de la coque, il coupe le sol sous-marin ou les roches grâce à une rotation à grande vitesse. C'est la clé pour déterminer la capacité de dragage de la drague.

Unité d'entraînement de coupe

Généralement composé d'un moteur hydraulique ou d'un moteur électrique de haute puissance, fournissant un couple élevé pour couper les matériaux durs des fonds marins.

Échelle

Il s'agit d'un porte-à-faux en acier massif qui supporte la tête de coupe, l'arbre d'entraînement et la pompe à boue sous-marine. Sa montée et sa descente contrôlent la profondeur de dragage.

II. Système de transport : le cœur du transfert de fluides transportant des matériaux concassés

Le transport des pierres concassées et de la boue du fond marin jusqu'au rivage repose sur le puissant système d'évacuation de la boue du drague suceuse à désagrégateur .

Pompe de dragage

C’est le cœur de la drague suceuse à désagrégateur. Elle est généralement divisée en une pompe à boue sous-marine (pour augmenter la concentration d'aspiration) et une pompe à boue dans la coque (pour fournir une pression de refoulement).

Tuyau d'aspiration et tuyau de refoulement

La boue pénètre dans le corps de la pompe par le tuyau d'aspiration et est ensuite transportée sur de longues distances via la canalisation de refoulement reliée à la poupe.

Joints sphériques et tuyaux

Dans la canalisation hors de l'eau, ces composants assurent une flexibilité suffisante face au vent et aux vagues pour éviter toute rupture.

III. Système de positionnement et de mouvement latéral : garantir la précision pendant le fonctionnement

La drague suceuse à désagrégateur ne se déplace pas de manière aléatoire pendant son fonctionnement, mais oscille plutôt de manière rythmée comme une boussole.

Système de raccordement

Deux raccords robustes sont généralement installés à l'arrière. Le raccord principal sert de centre de rotation, inséré dans la boue, tandis que le raccord auxiliaire est utilisé pour le mouvement pas à pas.

Transporteur de patates

Les dragues suceuses à désagrégateur haut de gamme sont équipées d'un chariot hydraulique, permettant d'avancer la coque sans soulever les patates, améliorant considérablement la continuité de la construction.

Treuils latéraux

Ceux-ci contrôlent le balancement gauche et droit de la coque autour des patates via des câbles de remorquage bâbord et tribord, permettant une excavation en forme d'éventail.

IV. Système d’alimentation et de contrôle : le cerveau intelligent

Moteur Diesel/groupe électrogène

Fournit de l’énergie pour toutes les pompes à boue, les systèmes hydrauliques et les locaux d’habitation.

Système de surveillance intégré

Les dragues suceuses à désagrégateur modernes sont équipées d'un positionnement GPS, d'un suivi de la production et d'un système de dragage automatique. Les opérateurs peuvent contrôler avec précision la trajectoire et la concentration du dragage via un écran tactile dans la cabine.

Comprendre les composants d'une drague suceuse à désagrégateur nous aide non seulement à comprendre la science de l'ingénierie du dragage, mais facilite également un meilleur entretien des équipements et une optimisation des performances. Des dents de coupe robustes au système de contrôle automatisé sophistiqué, chaque composant est crucial pour l'avancement et la qualité du projet.

Grâce aux progrès technologiques continus, les futures dragues suceuses à désagrégateur évolueront vers un dragage plus profond, des distances de décharge plus longues et une plus grande intelligence, continuant à briller dans l'ingénierie maritime.

Quel est le principe de fonctionnement d’une drague suceuse à désagrégateur ?

I. La logique de fonctionnement de base d'une drague suceuse à désagrégateur

Le principe de fonctionnement de base d'une drague suceuse à désagrégateur peut être résumé comme suit : « découpe mécanique, levage hydraulique et transport par pipeline ».

En termes simples, il utilise une tête de coupe rotative à la proue pour briser le sol ou les roches du fond marin, en les mélangeant avec de l'eau pour former une bouillie. Une pompe à boue de grande puissance génère ensuite une aspiration sous vide, aspirant la boue et la transportant via un pipeline de décharge jusqu'à un rivage ou un site de stockage désigné.

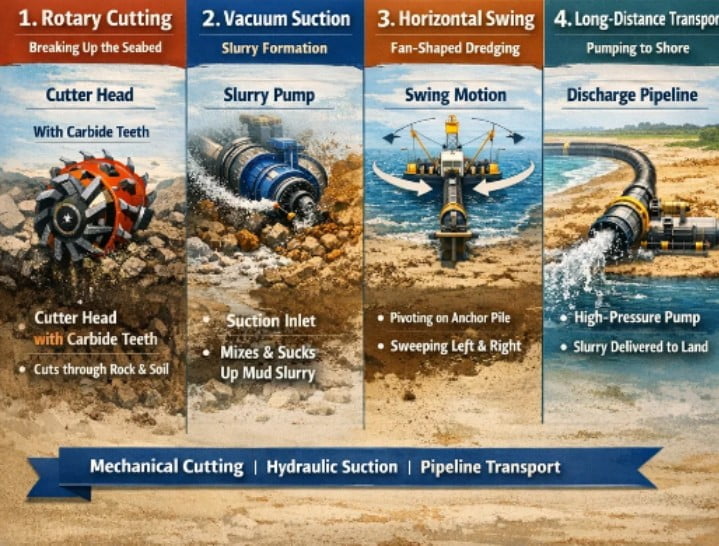

II. Répartition des étapes clés : le voyage des fonds marins au rivage

1. Découpe rotative : briser le matériau inférieur

Au début de l'exploitation, le pont situé à l'avant de la drague suceuse à désagrégateur est abaissé. La tête de coupe rotative située à l'extrémité du pont tourne à grande vitesse, entraînée par l'hydraulique ou l'électricité. Les dents en carbure de la tête de coupe, comme des dents géantes, coupent et brisent l'argile dure, le gravier et même la roche dure.

2. Aspiration sous vide : formation de boue

Pendant que la tête de coupe tourne, l'orifice d'aspiration situé derrière elle commence à fonctionner. En s'appuyant sur la pression négative générée par la pompe à boue (ou pompe à boue sous-marine) à l'intérieur de la coque, le sol brisé et l'eau de mer environnante sont rapidement mélangés en une boue à haute concentration, qui est ensuite aspirée dans la canalisation d'entrée de boue.

3. Balancement latéral : excavation en forme d'éventail

La drague suceuse à désagrégateur ne fonctionne pas en ligne droite. Au lieu de cela, il utilise un pieu en acier comme centre, employant deux treuils latéraux pour tirer des câbles en acier, faisant osciller la coque vers la gauche et la droite dans un mouvement en forme d'éventail. Cette opération « de type boussole » assure une surface inférieure plane et complète.

4. Transport longue distance : pression de levage

Le lisier aspiré est mis sous pression par une pompe de grande puissance située à l'intérieur de la coque. Utilisant la puissante pression de décharge, le lisier est transporté sur de longues distances à travers des canalisations de décharge scellées (y compris des canalisations flottantes, des canalisations submersibles et des canalisations côtières), atteignant des distances de plusieurs kilomètres, réalisant directement une « remise en état des terres ».

III. Pourquoi les dragues suceuses à désagrégateur sont-elles les plus efficaces ?

En tant que type de navire préféré pour les projets de dragage, ses avantages comprennent :

• Fonctionnement continu : contrairement aux dragues suceuses à benne ou aux dragues suceuses traînantes, les dragues suceuses à désagrégateur éliminent le besoin de transport aller-retour ; le dragage et le déversement s'effectuent simultanément, ce qui permet d'obtenir une efficacité extrêmement élevée.


• Large applicabilité : qu'il s'agisse de sable meuble ou de roches à haute résistance, une tête de coupe appropriée peut suffire.


• Respectueux de l'environnement et précis : la trajectoire de dragage contrôlée minimise les perturbations des eaux environnantes et permet un contrôle précis de la profondeur.



Comprendre le principe de fonctionnement des dragues suceuses à désagrégateur nous permet non seulement de nous émerveiller devant la beauté de l'industrie moderne, mais met également en évidence leur rôle crucial dans l'expansion des ports, l'entretien des voies navigables et la remise en état des terres. En tant que dispositif de dragage hautement intégré et précis, il représente le summum de l'équipement d'ingénierie maritime contemporain.

Pourquoi la tête de coupe est-elle appelée « dents » d'une drague suceuse à désagrégateur ?

Dans les projets de dragage à grande échelle, les dragues suceuses à désagrégateur démontrent une efficacité de construction étonnante. Structurellement, la pompe à boue fournit la pression du « battement de cœur » qui soutient le fonctionnement du système, tandis que la tête de coupe, située tout à l'avant du pont de travail, constitue les « tentacules » et la « lame tranchante » de l'ensemble du système de dragage.

I. Le « terminateur » des matériaux à fond dur

La capacité de la drague suceuse à désagrégateur à gérer diverses conditions géologiques, du sable meuble à la roche dure, repose entièrement sur ses « dents » acérées.

Force de coupe mécanique : entraînée par un moteur ou un système hydraulique de grande puissance, la tête de coupe génère un couple énorme. Pendant la rotation, les sièges dentés et les pointes de la tête de coupe agissent directement sur le fond, fracturant les couches denses de sol, l'argile dure et même le granit.

Hard Rock Buster : Sans la tête de coupe, les dragues suceuses ordinaires ne peuvent pas traiter les matériaux à fond dur. Ce sont précisément ces « dents » qui permettent aux dragues suceuses à désagrégateur de « percer les montagnes » dans les projets de remise en état des terres, écrasant directement les obstacles sous-marins.

II. Construction des dents de coupe : Elite armée jusqu'aux dents

Pourquoi les appelle-t-on « dents » ? Non seulement en raison de leur position à l’avant, mais aussi parce que leur construction est très similaire à celle des dents :

Matériau extrêmement robuste : pour résister à une usure extrêmement élevée, les dents de coupe sont généralement fabriquées en acier allié à haute résistance, et parfois même incrustées d'alliages durs. Cela garantit que les « dents » ne se briseront pas ou ne s’useront pas facilement lorsqu’elles seront confrontées aux rochers du fond marin.

Conception remplaçable : tout comme un dentiste peut remplir une dent, les pointes des dents de coupe sont des consommables remplaçables. Pour différentes formations géologiques (telles que le limon, le sable dense et les roches altérées), les ingénieurs remplaceront les « dents » par différentes formes pour obtenir une efficacité de dragage optimale.

Forme multifonctionnelle : les dents en forme de burin conviennent pour ciseler la roche dure, tandis que les dents de pointe conviennent pour couper l'argile. Cette polyvalence assure la flexibilité des dragues suceuses à désagrégateur dans des conditions de travail complexes.

III. Comment le coupeur détermine-t-il l’efficacité de fonctionnement ?

Concentration de boue : L'effet de coupe du coupeur affecte directement la concentration de boue au niveau de l'orifice d'aspiration. Plus la coupe est minutieuse, plus la teneur en matières solides de la boue mélangée est élevée et plus l'efficacité du transport est forte.

Creusement de tranchées de précision : en s'appuyant sur le positionnement et l'oscillation précis de la tête de coupe, la drague suceuse à coupeur peut couper chirurgicalement les pentes des canaux qui répondent aux exigences de conception.

IV. Tendance intelligente : des dents avec un « cerveau »

Avec les progrès technologiques, les « dents » des dragues suceuses modernes deviennent de plus en plus intelligentes.

Ajustement automatique : les systèmes de surveillance intelligents peuvent ajuster la vitesse de la tête de coupe en temps réel en fonction de la résistance de formation, évitant ainsi les dommages dus à une charge excessive et réduisant considérablement la consommation d'énergie.

Surveillance de l'usure : des capteurs surveillent l'usure des pointes des dents, émettant des rappels de remplacement avant que les « dents » ne tombent, évitant ainsi les risques de temps d'arrêt.

Quelles sont les considérations concernant le matériau et la conception des dents de la tête de coupe ?

I. L’âme des matériaux : comment trouver un équilibre entre dureté et ténacité ?

L'environnement de travail des dents de la tête de coupe est extrêmement rude, confronté non seulement à des impacts de haute intensité, mais également à une usure par friction à long terme. Le choix des matériaux est donc un secret essentiel.

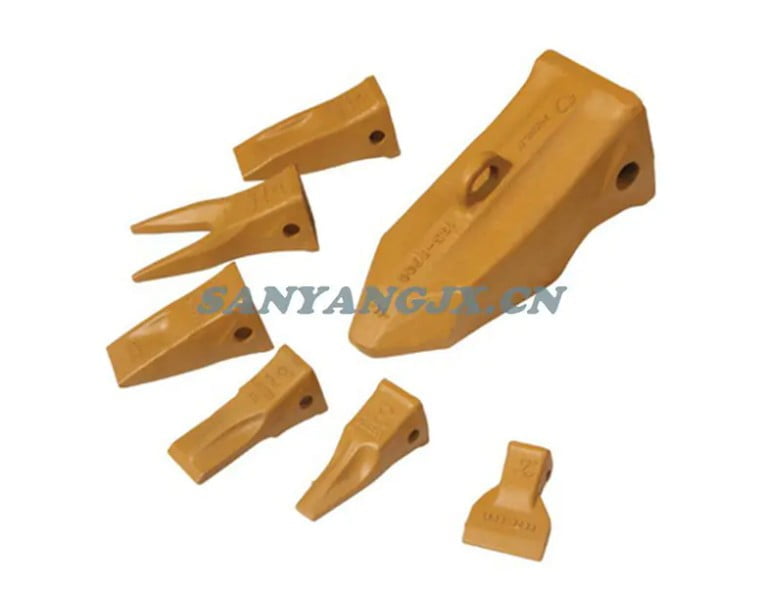

Acier allié à haute résistance : la plupart des dents de tête de coupe de haute qualité utilisent un acier allié spécial à haute teneur en chrome-nickel. Ce matériau est soumis à un processus de traitement thermique précis, permettant d'obtenir à la fois une dureté élevée pour résister à l'usure et une ténacité élevée pour éviter une fracture fragile lors d'un impact avec de la roche dure.

Revêtement en alliage dur : dans des conditions d'usure extrêmement élevées, les ingénieurs recouvrent un alliage dur ou incrustent de l'acier au tungstène au niveau des pointes des dents. Cette approche « armée jusqu'aux dents » augmente plusieurs fois la durée de vie des dents de la tête de coupe par rapport aux pièces moulées ordinaires.

Conception de matériaux auto-affûtants : des processus de fabrication de premier ordre permettent aux dents de la tête de coupe de conserver une forme relativement pointue pendant l'usure, une propriété connue sous le nom d'"auto-affûtage", qui réduit considérablement la consommation d'énergie des dragues suceuses à désagrégateur.

II. Ingéniosité de conception : des solutions « personnalisées » pour différentes formations

Toutes les dents de la tête de coupe ne se ressemblent pas. En fonction des conditions géologiques, les concepteurs d'éléments de drague ont développé différentes formes de dents :

Dents de burin : pointues, en forme de ciseau. Principalement utilisé pour excaver des roches dures ou des roches altérées, en les brisant grâce à une pression concentrée en un seul point.

Dents évasées : à bords larges, en forme de pelle. Cette conception est la mieux adaptée à l'excavation de couches d'argile ou de sable meuble, capable de couper de grandes surfaces de sol comme du beurre, augmentant ainsi considérablement le rendement.

Dents standard : équilibrage des capacités de coupe et d'impact, adaptées aux formations géologiques mixtes complexes.

III. Structure ingénieuse : un système de remplacement convivial

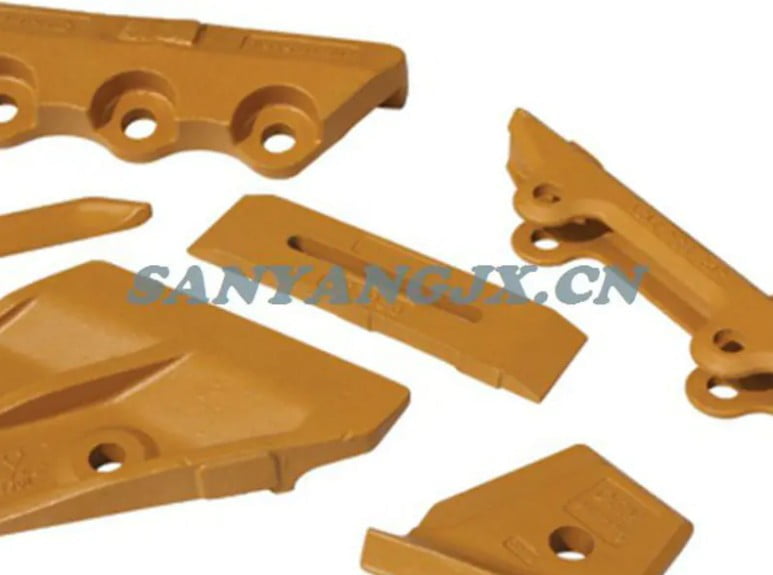

Les dents de coupe étant des pièces consommables, leur conception structurelle doit tenir compte de l’efficacité de la construction.

Conception divisée : Les dragues suceuses modernes utilisent souvent une structure divisée en « pointe de dent à base de dent ». Lorsque les « dents » s'usent, les travailleurs peuvent rapidement remplacer la pointe de la dent à l'aide d'une goupille de verrouillage spéciale sans couper toute la tête de coupe, ce qui permet d'économiser des temps d'arrêt importants pour les projets de dragage.

Conception hydrodynamique : La conception des dents de coupe tient également compte de la fluidité du lisier. Une forme scientifiquement conçue réduit la résistance à la rotation, facilitant ainsi l'entrée du lisier dans le tuyau d'aspiration, augmentant ainsi la concentration d'aspiration de la pompe à lisier.

Comment une drague suceuse à désagrégateur maintient-elle sa position pendant la construction ?

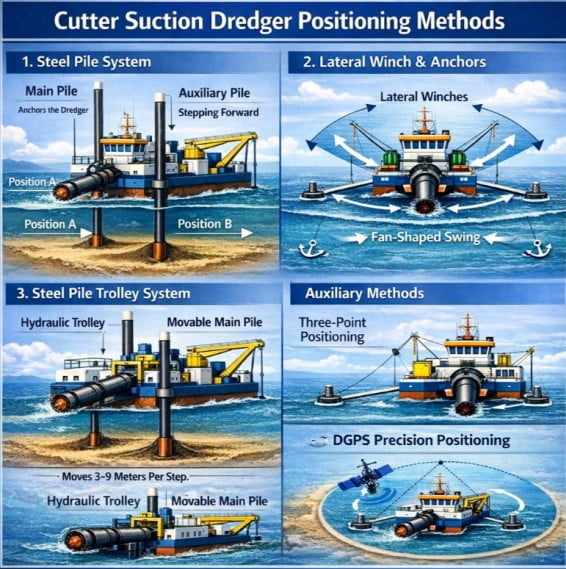

1. Point de support principal : système de pieux en acier

Il s’agit de la principale méthode de positionnement des dragues suceuses à désagrégateur. Deux pieux en acier massifs, pénétrant verticalement dans la coque, sont généralement installés à l'arrière.

Pile principale : Pendant la construction, la pile principale est abaissée verticalement et profondément insérée dans la boue du fond marin. Telle « l’aiguille » d’une boussole, elle ancre fermement la coque à la surface de l’eau, servant de centre de rotation pour l’ensemble du mouvement de dragage latéral du navire.

Pieux auxiliaires : principalement utilisés pour le remplacement de pieux « échelonnés ». Lorsqu'une zone en forme d'éventail est creusée et que des progrès supplémentaires sont nécessaires, le pieu auxiliaire est abaissé jusqu'à une position fixe, tandis que le pieu principal est relevé et avancé. Les deux pieux fonctionnent en alternance, permettant à la drague d'avancer avec précision, comme si on "marchait avec des béquilles".

2. Traction motorisée : treuil latéral et ancrages latéraux

Deux ancres latérales sont déployées en diagonale vers l'avant des deux côtés de la drague.

En manœuvrant les treuils latéraux de la drague et en relâchant les câbles d'acier des deux côtés, la drague se balance en forme d'éventail, tirant la proue vers la gauche et la droite autour du pieu principal.

Cette disposition « un pieu, deux ancres » forme un système de support triangulaire extrêmement stable, garantissant que la drague ne se balance pas violemment en raison des forces de réaction lors de la coupe de la roche dure.

3. Configuration haut de gamme : système de chariot à pieux en acier

Les dragues suceuses à désagrégateur de grande taille ou avancées (telles que la « Tianjing ») sont également équipées de chariots à pieux en acier.

Principe : Le pieu principal n'est pas directement fixé à la coque, mais plutôt monté sur un chariot déplaçable hydrauliquement.

Fonction : Avec le pieu principal inséré dans le sol et stationnaire, les vérins hydrauliques peuvent propulser toute la coque vers l'avant (généralement de 3 à 9 mètres). Cela signifie que le navire peut creuser en continu sans remplacement fréquent des pieux, ce qui améliore considérablement la stabilité du positionnement et l'efficacité de la construction.

4. Méthodes auxiliaires : positionnement en trois points et DGPS

Positionnement trois points : Dans certaines conditions spécifiques, en plus des pieux en acier, des ancrages arrière ou latéraux sont utilisés pour former un système de positionnement combiné multipoint pour faire face aux forts courants ou aux vagues extrêmes.

Positionnement spatial : les dragues suceuses à désagrégateur modernes sont équipées d'un DGPS (Differential Global Positioning System) et de divers capteurs pour surveiller la position précise de la coque par rapport au canal conçu en temps réel, avec des erreurs généralement contrôlées au niveau du centimètre.

Le secret de la stabilité de la drague suceuse à désagrégateur réside dans "l'utilisation du pieu comme axe et de l'ancre comme force". Les pieux en acier offrent un support vertical solide, tandis que l'ancrage horizontal offre un contrôle horizontal précis. La combinaison des deux fait que drague suceuse à désagrégateur aussi stable que le mont Tai dans les vagues déferlantes.
