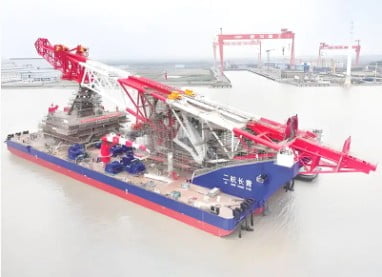

Comment puis-je faire fonctionner le navire de battage de pieux ?

Opérez selon un flux de travail précis en quatre phases

Faire fonctionner un navire de battage de pieux nécessite une séquence structurée et critique pour la sécurité. La conclusion directe est qu’une opération réussie est obtenue grâce à un flux de travail discipliné en quatre phases : Maintien en position par positionnement dynamique (DP), manipulation des grues et des leaders, préhension et levage des pieux et processus de martelage hydraulique contrôlé . Les navires modernes utilisent des systèmes de pont intégrés dans lesquels un seul opérateur gère le DP, tandis qu'un opérateur de battage distinct contrôle le marteau, garantissant ainsi la redondance et la sécurité. Par exemple, sur une installation de parc éolien offshoue typique, le navire doit maintenir une position à ±0,5 mètres de la coordonnée cible pendant tout le processus de battage pour garantir la verticalité du pieu et prévenir les dommages structurels.

Pré-opération : positionnement dynamique et préparation du site

Avant qu'un pieu touche le fond marin, le navire doit atteindre le statut de « maintien en station ». Il ne s’agit pas simplement d’un ancrage ; cela implique des systèmes DP sophistiqués qui utilisent le GPS, les gyrocompas et les capteurs de vent pour contrôler automatiquement les propulseurs. Pour un navire auto-élévateur (qui s'élève au-dessus de l'eau), le processus implique une précharge des jambes pour garantir que le fond marin peut supporter la charge opérationnelle. Les données de l'International Marine Contractors Association (IMCA) montrent que plus de 80% des retards d'installation pendant la phase pré-opérationnelle sont dus soit à des incohérences du sol des fonds marins, soit à des erreurs d'étalonnage du capteur DP.

• Tests de Pénétration du Sol (CPT) : Les navires doivent croiser les données CPT en temps réel pour confirmer que la capacité portante correspond au plan d'ingénierie. Un écart de plus de 10% dans la résistance du sol déclenche un protocole d’arrêt des travaux.
• Limites environnementales : Les opérations cessent généralement lorsque la vitesse du vent dépasse 12 m/s (Force de Beaufort 6) ou la hauteur des vagues dépasse 1,5 mètres pour maintenir l’intégrité de la pince à pieux et de la grue.

Séquence opérationnelle principale : de la pince au réglage de la profondeur

La phase de conduite physique est une tâche d'ingénierie de haute précision. La séquence ci-dessous représente la norme pour les installations monopieux dans l'éolien offshore, qui représentent plus de 70 % des activités mondiales de battage de pieux .

1. Renversement et préhension des piles

Le pieu est soulevé horizontalement depuis la barge de transport à l'aide d'une grue principale. Un outil de retournement fait pivoter la pile vers une position verticale. La pince hydraulique du navire se ferme ensuite autour du pieu avec une force de serrage allant généralement de 300 à 800 tonnes pour le maintenir stable contre le leader (le cadre de guidage). Cela évite tout mouvement latéral qui pourrait endommager le revêtement des poils.

2. Auto-pénétration et alignement du marteau

Une fois abaissée, la pile pénètre dans le fond marin sous son propre poids, une phase connue sous le nom de « poignardage ». Les données de cette phase dictent l’énergie initiale du marteau. Le marteau hydraulique, qui peut peser plus de 250 tonnes métriques , est ensuite positionné au sommet de la pile. Les marteaux modernes de la série IHC S-2000 ou Menck MHU utilisent des systèmes automatisés pour ajuster la hauteur de course et la vitesse de frappe en fonction de la résistance du sol en temps réel.

Protocoles de sécurité critiques : critères de refus et surveillance environnementale

La décision opérationnelle la plus critique consiste à déterminer quand arrêter de conduire. Le « refus » est défini comme lorsque la pile ne parvient pas à avancer d'une distance spécifiée (généralement 25 mm ) après un nombre déterminé de coups (souvent 100 coups ). Continuer au-delà de cette limite risque de fatiguer les pieux ou de provoquer une défaillance structurelle. Les directives de l'industrie exigent que les opérateurs surveillent méticuleusement le « nombre de coups ». Si le nombre de coups dépasse 200 coups par 0,25 mètres de pénétration, l’opération doit s’arrêter pour réévaluer les données du sol.

De plus, l’atténuation du bruit sous-marin est un aspect opérationnel obligatoire pour la conformité environnementale. Les opérateurs sont tenus de déployer des systèmes de réduction du bruit tels que gros rideaux de bulles (BBC) or doubles grands rideaux de bulles (DBBC) lorsque le diamètre du pieu dépasse 4 mètres pour réduire les niveaux de bruit sous-marin 180 dB pour 1µPa en dessous 160 dB à 750 mètres, protégeant les mammifères marins selon les normes du JNCC (Joint Nature Conservation Committee).

FAQ : Relever les défis opérationnels courants

Sur la base des rapports opérationnels de grands projets offshore (par exemple Hornsea 2 et Dogger Bank), voici les questions les plus fréquemment posées concernant l'exploitation des navires :

Que se passe-t-il si le pieu s'incline pendant le battage ?

Si un pieu s'écarte de la verticalité de plus de 0,5% à 1% (généralement 0,3 mètre sur un pieu de 30 mètres), les opérations cessent immédiatement. La pince hydraulique du navire peut appliquer une force latérale corrective, mais si l’inclinaison dépasse la capacité de la pince ( ±3 degrés ), le pieu est considéré comme non conforme et peut devoir être coupé ou abandonné, entraînant des coûts dépassant 1 million de dollars américains par incident.

Comment gérer la fatigue liée au battage de pieux ?

Les opérateurs utilisent des capteurs « d'analyse des ondes de contrainte » fixés sur le pieu. Le système calcule les dommages cumulés par fatigue en temps réel. Si l'utilisation de fatigue calculée dépasse 75 % de la limite de conception , l'opérateur réduit l'énergie du marteau pour éviter les microfissures dans l'acier, garantissant ainsi une durée de vie nominale de 25 à 35 ans pour la structure.

Quel est le rôle de l’opérateur DP par rapport à l’opérateur Piling ?

Il existe une séparation stricte des tâches. L’opérateur DP se concentre uniquement sur la position du navire par rapport à la cible du pieu en utilisant six degrés de liberté (montée, balancement, soulèvement, roulis, tangage, lacet) contrôle. L’opérateur de battage contrôle l’énergie du marteau, la course et surveille l’alignement vertical du pieu. La communication est maintenue via un interphone dédié en boucle fermée, avec double confirmation requise pour toute commande de mise à mort d'urgence.

Indicateurs de performance clés pour un fonctionnement efficace

L’efficacité du fonctionnement des navires de battage de pieux est mesurée par des KPI spécifiques. La référence de l'industrie pour une norme Monopieu de 8 mètres de diamètre est un temps d'installation total (du coup de couteau au coup final) de 4 à 6 heures . Le tableau ci-dessous illustre la répartition des mesures d’efficacité opérationnelle utilisées par les principaux entrepreneurs.
