Comment les stratégies de sélection et de maintenance des joints pivotants des dragues ont-elles un impact direct sur l'efficacité opérationnelle et la sécurité des pipelines ?

Dans les opérations de dragage, articulations tournantes servent de composants rotatifs de base dépendant des pipelines de livraison et de décharge de boue, leurs performances déterminant directement l'efficacité opérationnelle globale du navire et la sécurité du système de pipelines. Le consensus actuel de l'industrie est que Les stratégies de sélection et de maintenance des joints tournants ont évolué de « l'adéquation fonctionnelle » à « une correspondance précise selon les conditions de fonctionnement » . Alors que les volumes de projets de dragage à l'échelle mondiale continuent de croître, que les profondeurs d'exploitation augmentent et que les normes environnementales se renforcent, les progrès technologiques en matière de joints tournants dans trois dimensions (capacité de pression, durabilité de l'étanchéité et efficacité de démontage rapide) sont devenus des points de rupture essentiels pour les flottes de dragage cherchant une réduction des coûts et des gains de productivité.

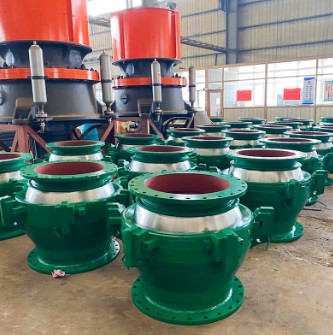

Positionnement fonctionnel et principes techniques des joints pivotants dans les systèmes de pipelines de dragage

Les navires de dragage doivent simultanément faire face aux variations complexes de l’état de la mer et à la diversité géologique des couches sédimentaires pendant leurs opérations. La fonction principale des articulations tournantes consiste à fournir compensation angulaire bidirectionnelle dans les directions verticale et horizontale, permettant aux pipelines de boue de maintenir un débit stable dans des conditions de roulis des navires, de fluctuations des marées et d'ondulations du fond marin, correspondant ainsi à la concentration de contraintes ou à la dégradation du débit qui résulteraient de connexions rigides de pipelines.

Mécanisme d'ajustement rapide de la structure de la bille rotative et du presse-étoupe

Les joints pivotants utilisent une conception de verrouillage entre la boule pivotante et la base, permettant ainsi réglage angulaire et verrouillage rapide par rotation des glandes. Les avantages de cette structure se manifestent à deux niveaux :

• En cas d'urgence ou lors d'opérations de remplacement de conduites, les opérateurs peuvent terminer la déconnexion et le retrait des conduites de distribution de boue dans les délais requis. minutes en faisant tourner la presse-étoupe, ce qui réduit considérablement les temps d'arrêt non opérationnels
• Joints pivotants de différents diamètres et angles interchangeabilité , permettant une connexion et une séparation flexibles entre plusieurs groupes de canalisations pour s'adapter aux ajustements fréquents d'acheminement des pipelines requis dans les projets de dragage

Du point de vue de la dynamique des fluides, la conception du canal d'écoulement interne des joints tournants doit garantir que la perte de vitesse d'écoulement de la boue reste dans les limites 5% même aux angles de déviation maximaux ; sinon, la production de dragage sera directement réduite et l’usure des pipelines accélérée.

Les pressions nominales et les styles de connexion sont les principaux paramètres de décision pour la sélection

La pression nominale d'un joint pivotant est directement corrélée à ses conditions de fonctionnement applicables et aux spécifications des matériaux. Les produits grand public actuels couvrent plusieurs plages de pression allant de 1 MPa à 3 MPa et plus , avec différentes valeurs correspondant aux épaisseurs de paroi différenciées, des matériaux de joint et des processus de traitement de surface des billes.

Correspondance entre les pressions nominales et les scénarios d'application typiques

Si la pression nominale sélectionnée est trop basse, les joints accéléreront le défaut sous l’érosion de la boue à haute pression, entraînant des fuites fréquentes. Si la note est excessivement élevée, il en résulte une augmentation inutile du poids et une redondance des coûts. La règle empirique consiste à sélectionner une pression nominale à 1,2 à 1,3 fois la pression de service maximale réelle, avec une marge réservée à la dégradation de la pression après l'usure du joint.

Les styles de connexion et les formes de montage déterminent l'efficacité de l'adaptation sur le terrain

Les styles de connexion à joint pivotant sont divisés en deux formes principales : type de presse-étoupe et type boulonné , avec des styles de montage comprenant la connexion à bride et la fixation soudée. Différentes combinaisons adaptées aux conditions de terrain et aux stratégies de maintenance différenciées.

Limites d'application entre les connexions à presse-étoupe et boulonnées

Les raccords à presse-étoupe permettent un verrouillage et une libération rapide de la bille grâce à la rotation de la presse-étoupe sans nécessiter d'outils supplémentaires, ce qui les rend particulièrement adaptés aux conditions nécessitant démontage fréquent — comme les opérations de rotation multi-tubes ou les scénarios de réparation d’urgence. Leur inconvénient est que dans des environnements soumis à des vibrations soutenues, la précharge des presse-étoupes peut diminuer progressivement, ce qui nécessite une inspection régulière de l'état de la fixation.

Les connexions boulonnées, à l'inverse, utilisent des boulons à haute résistance pour verrouiller rigidement la boule et la base, offrant ainsi une plus grande fiabilité de connexion sous hautes vibrations, couple élevé conditions. Cependant, leur démontage nécessite des outils spécialisés, avec un temps de remplacement d'un seul tuyau généralement 30% à 40% plus long que les types de glandes. Par conséquent, les connexions boulonnées sont mieux adaptées aux opérations continues à cycle long avec une fréquence de remplacement des tuyaux plus faible dans les projets de dragage en eau profonde.

Sélection de scénario entre montage à mariée et montage soudé

• Montage sur mariée : Facilite le démontage et le remplacement ultérieurs, adapté à la conception de sections de canalisations modulaires, capable de réduire d'environ les coûts de maintenance du cycle de vie complet 15% à 20% . Cependant, les exigences de planéité des faces des brides sont élevées et la précision de l'installation affecte directement les performances d'étanchéité.
• Montage soudé : Fournit une rigidité structurelle et une résistance à la fatigue plus élevée, adaptée aux dispositions de sections de tuyaux permanents ou semi-permanentes. La qualité de la soudure doit être vérifiée par des tests non destructifs (tels qu'une inspection par ultrasons ou radiographique) pour garantir que les taux de défauts de soudure restent inférieurs à 2%

Les spécifications de l’angle de déflexion doivent correspondre précisément à l’amplitude du mouvement du navire.

L'angle de déflexion des joints tournants détermine directement leur capacité à compenser le roulis du navire et le déplacement du pipeline. Les spécifications actuelles des normes industrielles sont 15° et 18° configurations, la sélection étant principalement basée sur les qualités de l'état de la mer en exploitation et la portée du pipeline.

Dans les zones fluviales et côtières intérieures telles que la baie de Bohai et l'estuaire du fleuve Yangtze, les états de la mer sont relativement doux, les angles de roulis des navires ne dépasseront généralement pas 8° à 10° . Les joints pivotants avec des spécifications de déflexion de 15° peuvent répondre aux exigences de compensation tout en étant plus compacts et plus légers. Dans les zones de haute mer telles que la mer de Chine méridionale, la mer de Chine orientale ou l'océan Indien, où les états de la mer sont plus complexes, le roulis du navire peut atteindre 12° à 15° , aggravée par la dérive du pipeline due aux courants de marée, ce qui fait que les spécifications de déviation de 18° sont le choix le plus prudent.

Il est particulièrement important de noter que les angles de déflexion les plus grands ne sont pas nécessairement les meilleurs. Des angles de déviation excessifs augmentent l'écart entre la bille et la base, notamment la zone de pression effective de la surface de contact d'étanchéité et, dans des conditions de haute pression, augmentant même le risque de fuite. Par conséquent, les angles de déviation doivent prendre la valeur minimale qui satisfait aux exigences de compensation de mouvement , équilibrant flexibilité et fiabilité d’étanchéité.

La stratégie de maintenance et la gestion du cycle de vie sont essentielles à la réduction du coût total de possession

Les modes de défaillance des joints pivotants dans les opérations de dragage se concentrent dans trois domaines : la défaillance par usure des joints, l'érosion de la surface de la bille et le desserrage par fatigue des presse-étoupes ou des boulons. L'établissement de stratégies de maintenance systématiques peut augmenter le temps moyen entre pannes (MTBF) par rapport aux stratégies conventionnelles. 1 200 heures à plus 2 000 heures .

Système de maintenance à trois niveaux recommandé

1. Inspection quotidienne (par quart de travail) : Inspection visuelle de l'état de serrage des presse-étoupes ou des boulons, écoute des bruits de vibrations anormaux, surveillance des signes de fuite de boue au niveau des joints
2. Maintenance programmée (toutes les 500 heures de fonctionnement) : Démonter et inspecter les niveaux d'usure du joint, mesurer le jeu d'ajustement de la bille à la base, remplacer les composants du joint atteignant les limites d'usure, réutiliser le verrouillage de couple spécifié.
3. Révision majeure (toutes les 3 000 à 4 000 heures ou annuellement) : Effectuer une réparation par soudage par recouvrement ou une reconstruction du revêtement sur les surfaces des billes, remplacer des systèmes d'étanchéité entiers, effectuer une vérification des tests de pression pour garantir l'absence de fuite sous la pression nominale pendant 30 minutes

De plus, il est recommandé d'établir des archives du cycle de vie complet des joints tournants, en enregistrant les données d'usure de chaque événement de maintenance, les numéros de lot des composants de remplacement et les paramètres de condition de fonctionnement. Grâce à l'accumulation de données, modèles de maintenance prédictive des solutions adaptées à des types de sédiments et à des zones maritimes spécifiques peuvent être progressivement développées, transformant la réparation réactive en prévention proactive et notamment les temps d'arrêt imprévus.

Trois orientations définitives pour Joint pivotant pour dragues Développement technologique

Synthétisant l'évolution technologique actuelle et les exigences d'ingénierie, trois directions de développement dans le domaine des joints pivotants pour dragues méritent notre attention :

• Mises à niveau matérielles : Utilisation d'alliages durcis en surface ou de technologies de revêtement céramique pour améliorer la résistance à l'érosion des billes, dans le but de prolonger la durée de vie dans des conditions de forte abrasion en 40% à 50%
• Surveillance intelligente : Intégration de capteurs de pression et de température dans les joints pour transmettre les données sur l'état de l'étanchéité en temps réel aux systèmes de contrôle centraux du navire, permettant ainsi une alerte précoce en cas de fuite.
• Conception modulaire : Favoriser la standardisation et l'interchangeabilité des presse-étoupes, des billes, des bases et des composants de joint pour réduire le temps de remplacement d'un seul composant de quelques heures à moins. 30 minutes

Pour les gestionnaires de flotte de dragage, la sélection et la maintenance des joints tournants ne doivent pas être considérés comme une simple gestion des consommables, mais plutôt intégrés comme un maillon de l'optimisation globale du système de pipelines. Grâce à une correspondance précise des pressions nominales, une sélection rationnelle des styles de connexion et un strict respect des cycles de maintenance, les joints pivotants peuvent passer du statut de « pièces d'usure » ​​à celui de « pièces d'usure ». des nœuds stratégiques assurant la continuité opérationnelle et la performance économique du dragage .
